Projekty: Reseter modemu pod LPT
Od pewnego czasu potrzebowałem urządzenia, które sterowane serwerem zarządzałoby innymi urządzeniami w sieci. Najprościej jest wykorzystując port LPT.
Postanowiłem złożyć układ z TEJ strony.

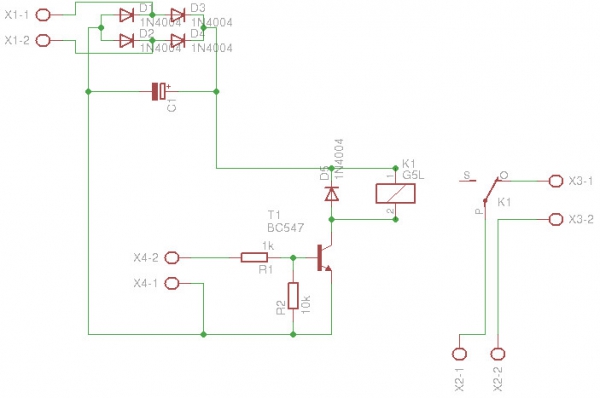

Schemat resetera w moim wykonaniu
Na złączu X1 dostarczamy zewnętrzne napięcie do zasilania przekaźnika, X2 oraz X3 - przez nie przepływa prąd do modemu, X4-1 - pin 18 w wtyczce LPT, a X4-2 - pin 2.

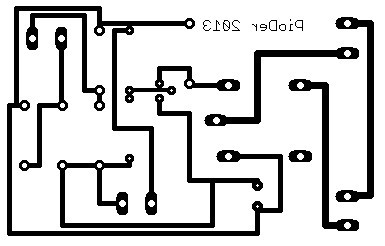

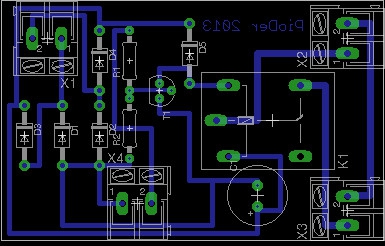

Dodatkowo zasilanie na 12V dla przekaźnika. Skonstruowałem swoją płytkę montażową.
Kliknij, aby powiększyć
Wzór płytki jest do pobrania Tutaj »
Przekaźnik jest domyślnie zwarty, przez co prąd niezależnie od uruchomienia komputera zasila modem. Kiedy podamy na pin 2 stan wysoki (napięcie 5V) przekaźnik rozwiera połączenie, przez co modem zostaje odcięty od zasilania.
Aby sterować portem skompilowałem program z w/w strony. Do pobrania w dziale Download.
