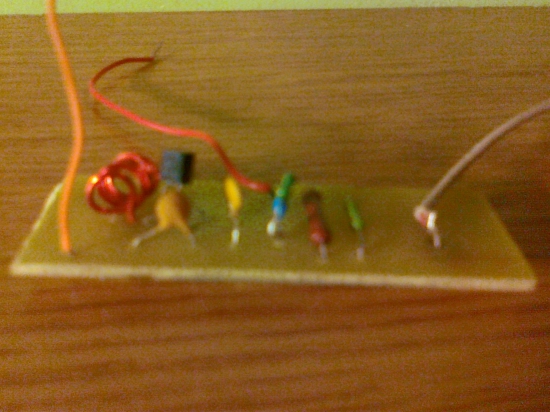

Nadajnik FM Zbudowałem prosty nadajnik FM ze strony http://www.belza.cz/hf/bug.htm.
Moje zmiany w stosunku do oryginału:
  • Antena 30 cm - zasięg 30 m (dokładnie nie testowany).
  • Cewka - 5 zwojów emaliowanego drutu miedzianego 1 mm nawiniętego na ø = 5 mm.
  • Rezystor 9,5 KΩ równolegle z kondensatorem 1.5pF - dzięki temu układ działa dobrze przy podłączeniu do zewnętrznego źródła (odtwarzacz mp3 / komputer).
  • Tranzystor BF414 (BF324 ani BF606 nie było w sklepie).
Zasilam go bateriami 2x AAA. Na komputerze konieczne było zmniejszenie dźwięku w systemie do ok 35%, dzięki temu nie mam przesterowań. W celu uniknięcia pływania układu na falach, został on umieszczony w ekranowanej obudowie.

Nadajnik został zrobiony tylko dla testu i z ciekawości.
Należy pamiętać, że w Polsce używanie takiego nadajnika bez homologacji jest nielegalne!

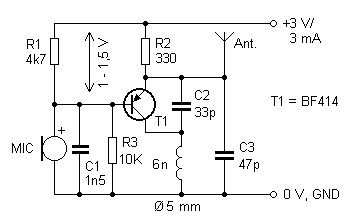

Schemat:
nadajnik-schemat

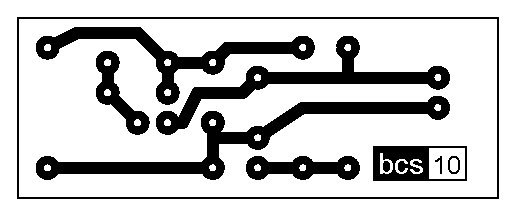

Wzór PCB:
nadajnik-pcb
