Projekty: Ładowarka USB na rower
W sezonie 2011 na trasach zmagałem się z wcześniejszym lub późniejszym brakiem energii w moim telefonie (robienie zdjęć, filmików, włączony bluetooth do słuchawki itd.). Postanowiłem złożyć sobie ładowarkę USB.
Schematu użyczyłem z TEJ strony (pozdrowienia dla Bruna z Przemyśla - autora oryginalnego projektu)
Zamiast diód Shottky'ego AK04V0 (40V, 1A) zastosowałem 1N5819 produkcji Philipsa. Reszta elementów bez zmian, oprócz radiatora.
Schemat ładowarki
W mojej wersji ładowarki użyłem innej obudowy (Z-24), która wymusiła na mnie delikatne przeprojektowanie ścieżek, a także większego radiatora, który ma lepiej odprowadzić ciepło z LM317T. Dodatkowo dodałem gniazdo zasilania, dzięki któremu mogę łatwo podłączyć ładowarkę do instalacji roweru.

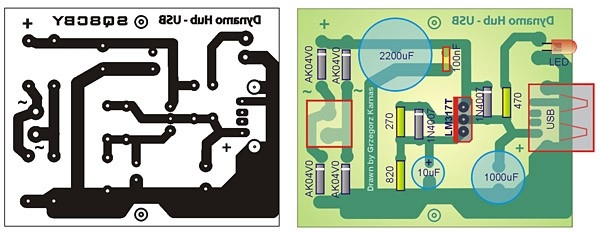

PCB i rozmieszczenie elementów (kliknij, aby powiększyć)
Oprócz tego, do obudowy dorobiłem mocowanie na kierownicę. Do tego celu użyłem podstawki ze starej lampki rowerowej.

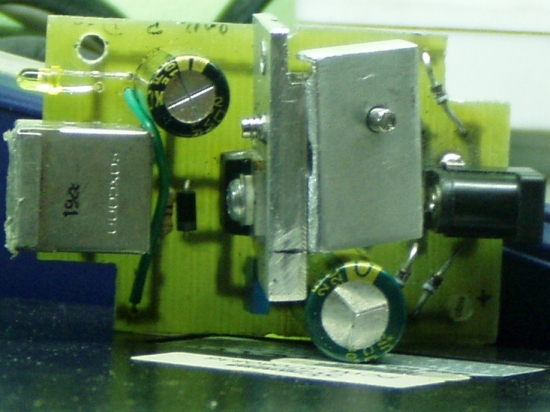

Ładowarka - widok z góry (kliknij, aby powiększyć)
Urządzenie zaczyna pracować już przy 3,2V dynama, generując ok 50 mA na wyjściu. Przy 6VDC natężenie dla USB jest w okolicach 310 mA, dla mnie wystarczające. Dokładniejszych testów nie robiłem, może w przyszłości, kiedy wymienię moje wysłużone tradycyjne dynamo na dynamo w piaście.
